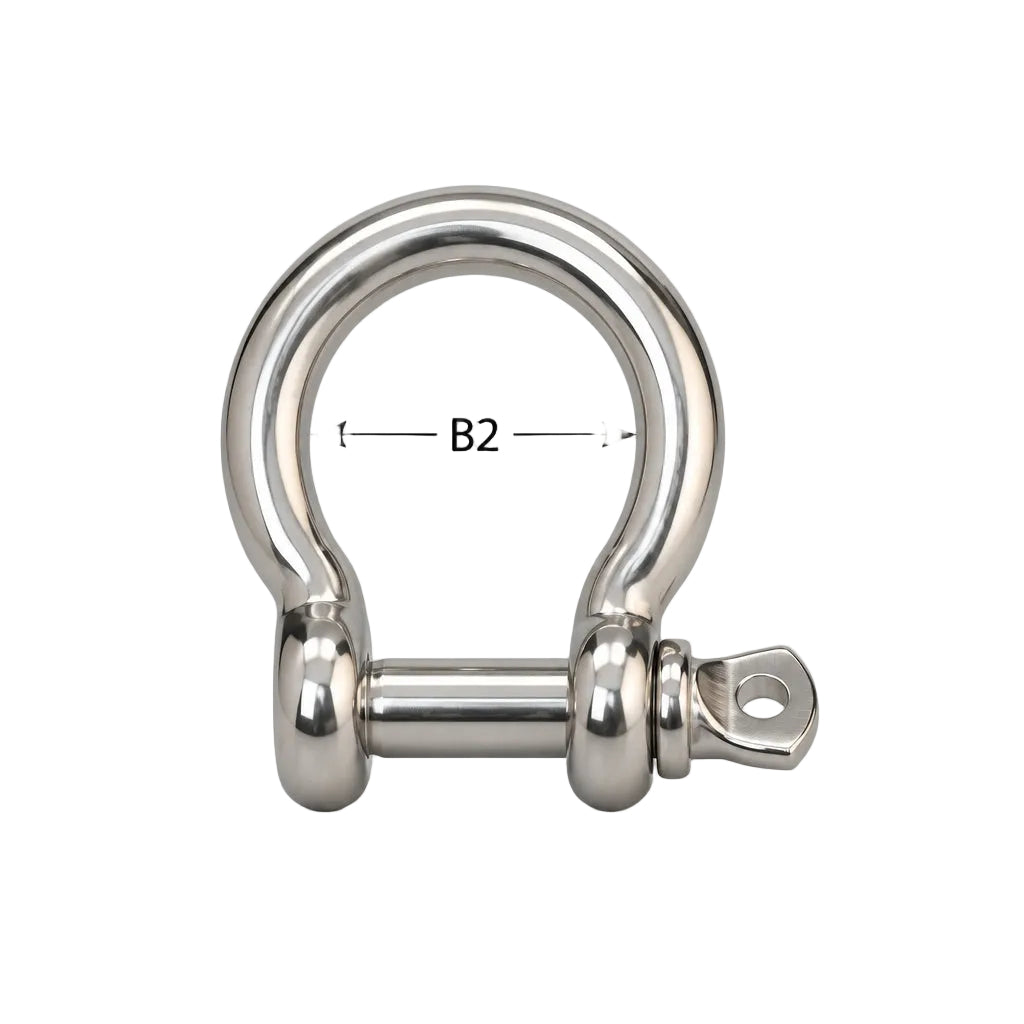

Geschweifter Schäkel aus geschmiedetem Edelstahl A4 mit breitem, rundem Bügel und quer eingesetztem Schraubbolzen mit Augenlasche rechts, frontal als Nahaufnahme auf weißem Hintergrund; glänzende Metalloberfläche und erweiterter Innenraum sichtbar.
Geschweifter Schäkel aus geschmiedetem Edelstahl A4 mit breitem, rundem Bügel und quer eingesetztem Schraubbolzen mit Augenlasche rechts, frontal als Nahaufnahme auf weißem Hintergrund; glänzende Metalloberfläche und erweiterter Innenraum sichtbar.

Bootsshop.at

Schäkel geschweift – Edelstahl A4 geschmiedet, 3–12 mm

SKU: PZ8403-10
(0)
€9,50 EUR inkl. 20 % MwSt
€0,95 item
Auf Lager
lagernd im Zentrallager
Bolzen Ø mm
Inhalt
Ready to work out of the box!

Geschweifte Schäkel aus geschmiedetem Edelstahl A4

Diese geschmiedeten Schäkel aus Edelstahl A4 besitzen einen geschweiften Bügel mit erweitertem Innenraum. Die sieben Größen von 3 bis 12 mm ermöglichen die Auswahl anhand der benötigten Innenlänge, Innenbreite und des Maßes B2.

Wichtiger Sicherheitshinweis: Diese Schäkel dürfen auf keinen Fall in sicherheitsrelevanten Anwendungen eingesetzt werden. Nur mit maximal 20 % der angegebenen Bruchlast belasten.

Produktmerkmale

  • Material: Edelstahl A4, geschmiedet
  • Geschweifte Bauform mit rundem Bügel
  • Schraubbolzen zum Öffnen und Schließen
  • Durchmesser Ø2: 3 bis 12 mm
  • Innenlänge Li: 12 bis 48 mm
  • VP à 10 Stück; SB-Pack gemäß Artikelübersicht
  • Nicht für sicherheitsrelevante Anwendungen

Artikelnummern und technische Daten

Art.-No.
VP à 10 Stück		 Art.-No.
SB-Pack		 Ø2
mm		 Li
mm		 Bi
mm		 G Ø3
mm		 B2
mm		 BRL
kg
PZ8403-10 – 3 12 6 3/32" 6 10,5 nicht angegeben
PZ8404-10 PZ8404-2SB 4 16 8 5/32" 8 14,0 550
PZ8405-10 PZ8405-2SB 5 20 10 3/16" 10 17,0 1000
PZ8406-10 PZ8406-2SB 6 24 12 1/4" 12 21,0 1500
PZ8408-10 PZ8408-SB 8 32 16 5/16" 16 28,0 2500
PZ8410-10 PZ8410-SB 10 40 20 3/8" 20 35,0 4000
PZ8412-10 PZ8412-SB 12 48 24 1/2" 24 42,0 6000

Technische Spezifikationen und Belastung

Material: Edelstahl A4, geschmiedet. Bauform: geschweift. Innenlänge Li: 12–48 mm. Innenbreite Bi: 6–24 mm. B2: 10,5–42 mm.

BRL bezeichnet die Last, bei der das Teil bricht, nicht die zulässige Gebrauchslast. Die Belastung darf maximal 20 % der jeweiligen BRL betragen. Dieser Grenzwert hebt das Verbot sicherheitsrelevanter Anwendungen nicht auf. Für PZ8403-10 ist keine Bruchlast angegeben; daraus lässt sich keine maximale Belastung ableiten.

Wählen Sie Größe und Verpackung anhand der Artikelnummer. Für die 3-mm-Ausführung ist in der Übersicht kein SB-Pack aufgeführt.
