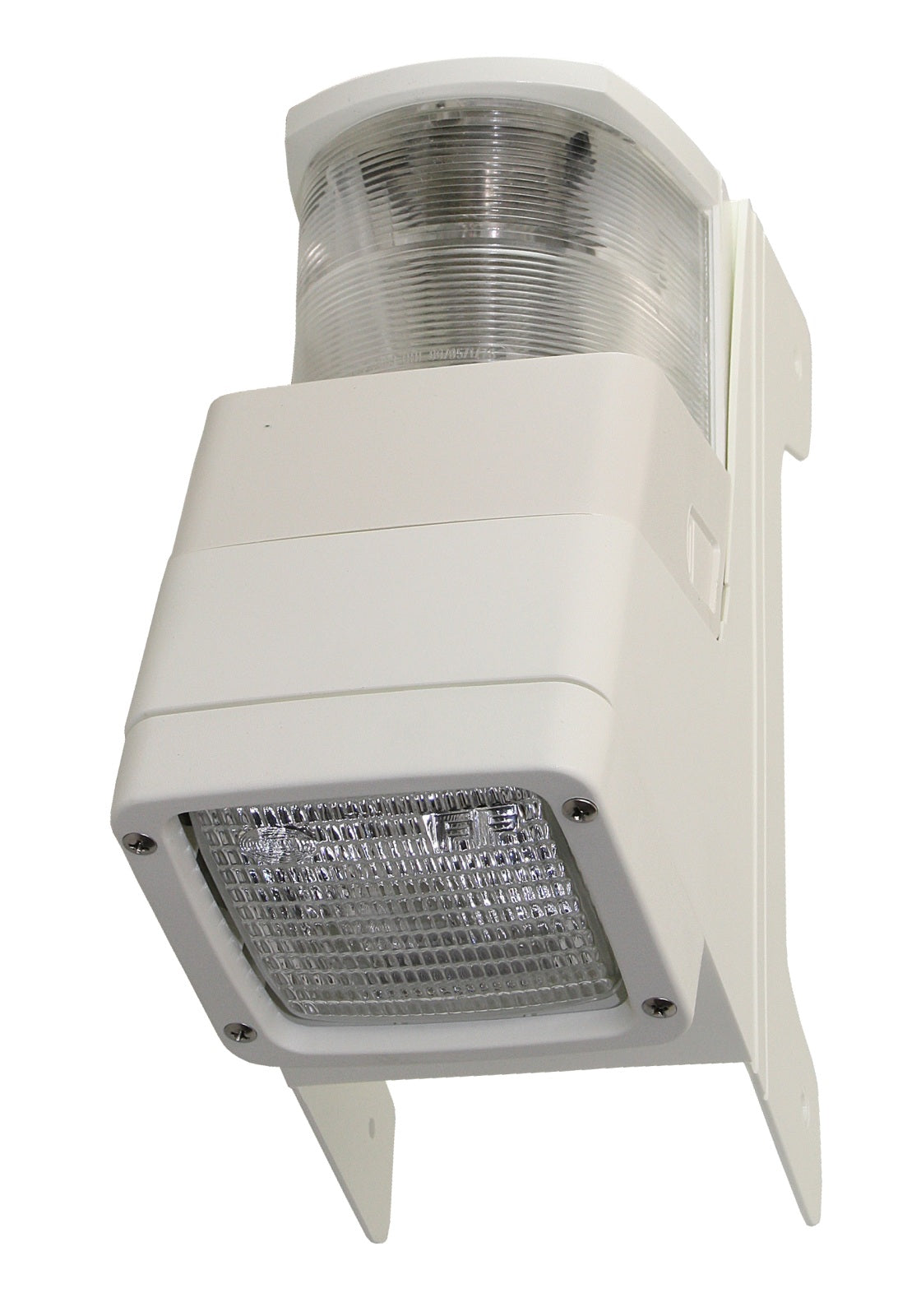

HELLA Positionsleuchte Serie 8504 - Toplicht mit Deckstrahler 12V

HELLA Positionsleuchte Serie 8504 - Kombilaterne mit Toplicht und Deckstrahler

Die HELLA Positionsleuchte Serie 8504 ist eine hochwertige Kombilaterne, die Toplicht und Deckstrahler in einem kompakten Gehäuse vereint. Ideal für die Mastmontage bei Fahrzeugen unter 20 Meter Länge.

Diese professionelle Navigationsleuchte kombiniert ein 25W Toplicht (weißes Rundumlicht) mit einem leistungsstarken 55W H3 Halogen-Deckstrahler. Das Toplicht sorgt für die vorgeschriebene 360° Sichtbarkeit, während der Deckstrahler das Deck bei Dunkelheit optimal ausleuchtet - zwei Funktionen in einer Leuchte!

Das robuste Kunststoffgehäuse in Weiß ist nach Schutzklasse IPx4 spritzwassergeschützt und für den maritimen Einsatz konzipiert. Die Seitenmontage ermöglicht eine einfache Installation am Mast. Beide Leuchtmittel (BAY15d 12V/25W und H3 Halogen 12V/55W) sind im Lieferumfang enthalten.

Produktmerkmale

• Kombilaterne - Toplicht und Deckstrahler in einem Gehäuse
• Toplicht 25W - Weißes Rundumlicht für 360° Sichtbarkeit
• Deckstrahler 55W - H3 Halogen für optimale Decksbeleuchtung
• 3 Seemeilen Sichtbarkeit - Erfüllt internationale Standards
• Für Boote unter 20m - Geeignet für Mastmontage
• Schutzklasse IPx4 - Spritzwassergeschützt
• Leuchtmittel enthalten - BAY15d 25W und H3 55W
• HELLA Qualität - Bewährte maritime Beleuchtung

Technische Daten

Technische Spezifikationen

• Artikelnummer: HL998504011 (weiß)
• Serie: HELLA 8504
• Funktion: Toplicht (weißes Rundumlicht) + Deckstrahler
• Sichtbarkeit: 3 Seemeilen
• Spannung: 12V
• Toplicht: 25W, Sockel BAY15d
• Deckstrahler: 55W, H3 Halogen
• Schutzklasse: IPx4 (spritzwassergeschützt)
• Montage: Seitenmontage am Mast
• Abmessungen: H 247 x B 111 x T 205 mm

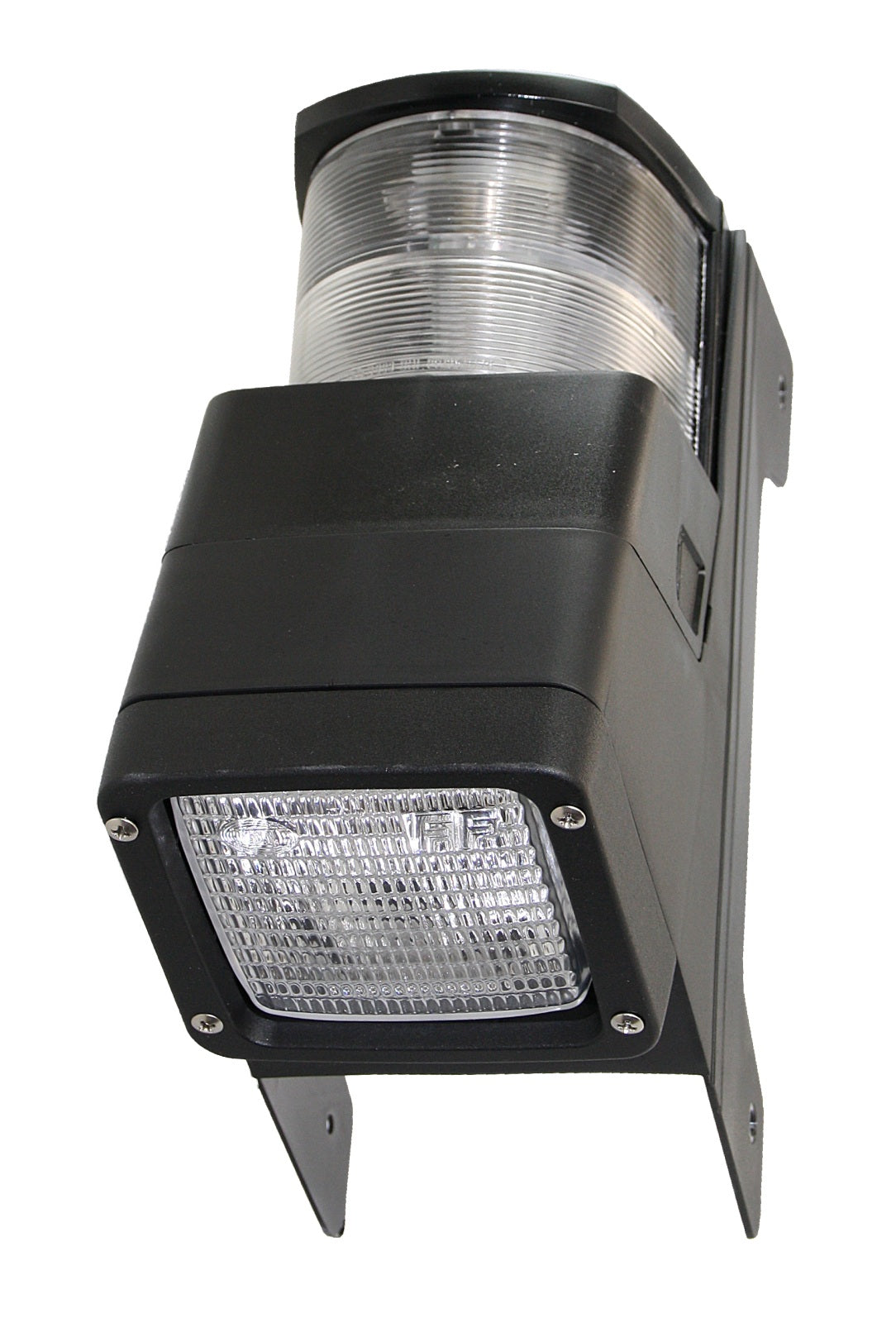

• Gehäusefarbe: Weiß (auch in Schwarz erhältlich)
• Leuchtmittel: Im Lieferumfang enthalten
• Einsatzbereich: Fahrzeuge unter 20m Länge
• EAN: 760687623120
• Gewicht: 1,065 kg

Anwendungsbereiche

• Segelboote unter 20m Länge
• Motorboote und Yachten
• Mastmontage als Toplicht
• Kombination aus Navigationslicht und Arbeitsbeleuchtung
• Decksbeleuchtung bei Nachtfahrten
• Ankermanöver bei Dunkelheit
• Arbeiten auf Deck bei Nacht

Toplicht - Funktion und Vorschriften

Was ist ein Toplicht? Das Toplicht ist ein weißes Rundumlicht, das bei Segelbooten unter Motor am Mast geführt wird. Es leuchtet über einen Horizontbogen von 360° und ist aus allen Richtungen sichtbar.

Sichtbarkeit 3 Seemeilen: Die HELLA Serie 8504 erfüllt die internationalen Vorschriften für Fahrzeuge unter 20 Meter Länge mit einer Sichtbarkeit von 3 Seemeilen.

Einsatz: Das Toplicht wird bei Segelbooten unter Motor zusätzlich zu den Seitenlichtern geführt. Es zeigt anderen Verkehrsteilnehmern, dass das Fahrzeug unter Motor fährt.

Deckstrahler - Praktische Arbeitsbeleuchtung

55W H3 Halogen: Der integrierte Deckstrahler mit 55W H3 Halogenlampe bietet eine leistungsstarke Beleuchtung für das Deck. Ideal für Ankermanöver, Festmachen bei Dunkelheit oder Arbeiten auf Deck bei Nacht.

Separate Schaltung: Toplicht und Deckstrahler können unabhängig voneinander geschaltet werden. So können Sie den Deckstrahler auch ohne Toplicht als Arbeitsbeleuchtung nutzen.

Praktischer Nutzen: Die Kombination aus Navigationslicht und Arbeitsbeleuchtung in einem Gehäuse spart Platz am Mast und reduziert den Installationsaufwand.

Schutzklasse IPx4

Spritzwassergeschützt: Die Schutzklasse IPx4 bedeutet, dass die Leuchte gegen allseitiges Spritzwasser geschützt ist. Sie ist damit für den maritimen Einsatz geeignet und hält Regen, Gischt und Spritzwasser stand.

Nicht für Tauchgang: Die Leuchte ist nicht wasserdicht und sollte nicht unter Wasser getaucht werden. Für den normalen Einsatz am Mast ist der Schutz jedoch vollkommen ausreichend.

Montagehinweise

Seitenmontage: Die HELLA Serie 8504 ist für die Seitenmontage am Mast konzipiert. Die Befestigungsschrauben werden von der Seite durch das Gehäuse geführt.

Positionierung: Montieren Sie die Leuchte so hoch wie möglich am Mast, um optimale Sichtbarkeit zu gewährleisten. Achten Sie darauf, dass das Toplicht nicht durch Segel oder andere Aufbauten verdeckt wird.

Verkabelung: Führen Sie die Kabel durch den Mast oder entlang des Mastes. Achten Sie auf eine fachgerechte Installation mit ausreichendem Kabelquerschnitt (besonders für den 55W Deckstrahler).

Leuchtmittel: Beide Leuchtmittel (BAY15d 12V/25W für das Toplicht und H3 12V/55W für den Deckstrahler) sind im Lieferumfang enthalten.

Leuchtmittelwechsel

Toplicht (BAY15d): Öffnen Sie das Gehäuse, drücken Sie die BAY15d Lampe leicht ein, drehen Sie sie gegen den Uhrzeigersinn und ziehen Sie sie heraus. Setzen Sie die neue Lampe ein, drücken Sie sie leicht ein und drehen Sie sie im Uhrzeigersinn.

Deckstrahler (H3): Öffnen Sie das Gehäuse des Deckstrahlers, ziehen Sie den Stecker von der H3 Lampe ab und entnehmen Sie die Lampe. Setzen Sie die neue H3 Lampe ein und stecken Sie den Stecker wieder auf.

Qualität von HELLA

HELLA steht für höchste Qualität in der maritimen Beleuchtung. Die Serie 8504 überzeugt durch ihre robuste Konstruktion, zuverlässige Funktion und lange Lebensdauer. Die Kombination aus Toplicht und Deckstrahler in einem Gehäuse ist besonders praktisch und spart Platz am Mast. Perfekt für Segelboote und Motorboote unter 20 Meter Länge, die eine professionelle Navigationsbeleuchtung mit integrierter Arbeitsbeleuchtung suchen.
