Drucktaster/Druckschalter Edelstahl 12/24V 22mm IP67 wasserdicht LED rot/grün

Wasserdichter Druckschalter aus Edelstahl - IP67 mit LED-Beleuchtung

Der wasserdichte Druckschalter aus Edelstahl ist speziell für den Einsatz unter extremen Salzwasserbedingungen entwickelt. Mit IP67 Schutzklasse komplett wasserdicht und langlebig. Perfekt für maritime Anwendungen auf Booten und Yachten.

Erhältlich als Taster (QG04221) oder Schalter (QG04222) mit rot/grüner LED-Beleuchtung für 12/24V. Einfacher Anschluss dank steckbarem Kabelbaum (20 cm). Robuste Edelstahlausführung mit Silikonkappe für maximale Korrosionsbeständigkeit.

Produktmerkmale

• IP67 wasserdicht - Komplett geschützt gegen Wasser und Staub
• Edelstahl-Gehäuse - Maximale Korrosionsbeständigkeit gegen Salzwasser
• LED rot/grün - Zweifarbige Beleuchtung für Statusanzeige
• 12/24V Spannung - Für alle Bordspannungen geeignet
• 22mm Durchmesser - Standardgröße für einfachen Einbau
• Wechselkontakt - Vielseitig einsetzbar
• 5A Nennstrom - Ausreichend für die meisten Anwendungen
• Steckbarer Kabelbaum - Einfache Installation

Technische Daten

Technische Spezifikationen

• Artikelnummer: QG04221 (Taster) / QG04222 (Schalter)
• Typ: Druckschalter / Drucktaster
• Material: Edelstahl
• Schutzklasse: IP67 (wasserdicht)
• Durchmesser: 22 mm
• LED-Beleuchtung: Rot/Grün
• Spannung LED: 12/24 V DC
• Schalterspannung: AC/DC max. 250 V
• Nennstrom: 5 A
• Kontaktart: Wechselkontakt
• Kabelbaum: 20 cm, steckbar
• Kappe: Silikon
• Einsatzbereich: Maritime Anwendungen, Salzwasser geeignet

IP67 Wasserdicht - Für extreme Bedingungen

Was bedeutet IP67? Die Schutzart IP67 garantiert vollständigen Schutz gegen Staub (Ziffer 6) und Schutz gegen zeitweiliges Untertauchen (Ziffer 7). Der Schalter ist komplett wasserdicht und funktioniert auch unter extremen Bedingungen zuverlässig.

Salzwasserbeständig: Speziell für den Einsatz in rauen Salzwasserbedingungen entwickelt. Der Schalter hält Spritzwasser, Regen, Gischt und sogar kurzzeitigem Untertauchen stand.

Lange Haltbarkeit: Dank IP67 Schutz und robuster Konstruktion bietet der Schalter jahrelange zuverlässige Funktion - auch unter härtesten maritimen Bedingungen.

Edelstahl-Gehäuse - Maximale Korrosionsbeständigkeit

Hochwertiger Edelstahl: Das Gehäuse ist aus hochwertigem Edelstahl gefertigt, der maximale Korrosionsbeständigkeit gegen Salzwasser bietet. Kein Rosten, kein Verblassen.

Professionelle Optik: Die polierte Edelstahl-Oberfläche bietet eine edle, professionelle Optik und fügt sich harmonisch in hochwertige Schaltpanels ein.

Robust und langlebig: Edelstahl ist extrem robust und hält mechanischen Belastungen stand. Der Schalter funktioniert auch nach tausenden Schaltzyklen zuverlässig.

LED rot/grün - Zweifarbige Statusanzeige

Zweifarbige Beleuchtung: Die integrierte LED leuchtet in rot oder grün und ermöglicht eine klare Statusanzeige. Perfekt um den Betriebszustand von Geräten anzuzeigen.

Rot für AUS/Alarm: Die rote LED kann verwendet werden um anzuzeigen, dass ein Gerät ausgeschaltet ist oder ein Alarmzustand vorliegt.

Grün für EIN/OK: Die grüne LED zeigt an, dass ein Gerät eingeschaltet ist oder alles in Ordnung ist.

12/24V Beleuchtung: Die LED funktioniert mit 12V und 24V Bordspannung. Universell einsetzbar auf allen Booten.

Taster oder Schalter - Ihre Wahl

Taster (QG04221): Der Taster ist nur aktiv, solange er gedrückt wird. Beim Loslassen springt er in die Ausgangsposition zurück. Ideal für Hupen, Startknöpfe oder temporäre Funktionen.

Schalter (QG04222): Der Schalter bleibt in der gedrückten Position und muss erneut gedrückt werden um zurückzuschalten. Ideal für Ein/Aus-Funktionen wie Beleuchtung, Pumpen oder andere Geräte.

Beide mit Wechselkontakt: Beide Varianten haben einen Wechselkontakt, der vielseitige Schaltmöglichkeiten bietet.

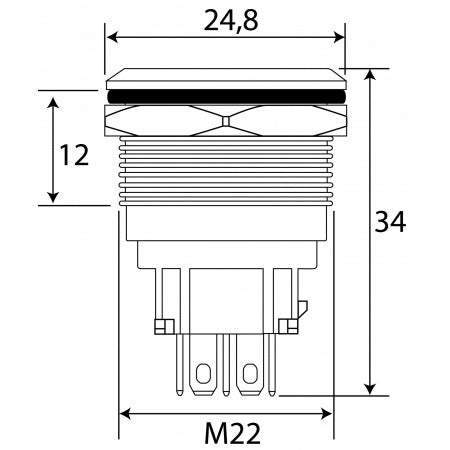

22mm Durchmesser - Standardgröße

Standard-Einbaumaß: Mit 22mm Durchmesser entspricht der Schalter einer gängigen Standardgröße. Einfacher Einbau in vorhandene Schaltpanels oder Konsolen.

Kompakte Bauweise: Die kompakte Größe ermöglicht platzsparende Installation auch in beengten Verhältnissen.

Professionelles Erscheinungsbild: Die Standardgröße fügt sich harmonisch in professionelle Schaltpanels ein.

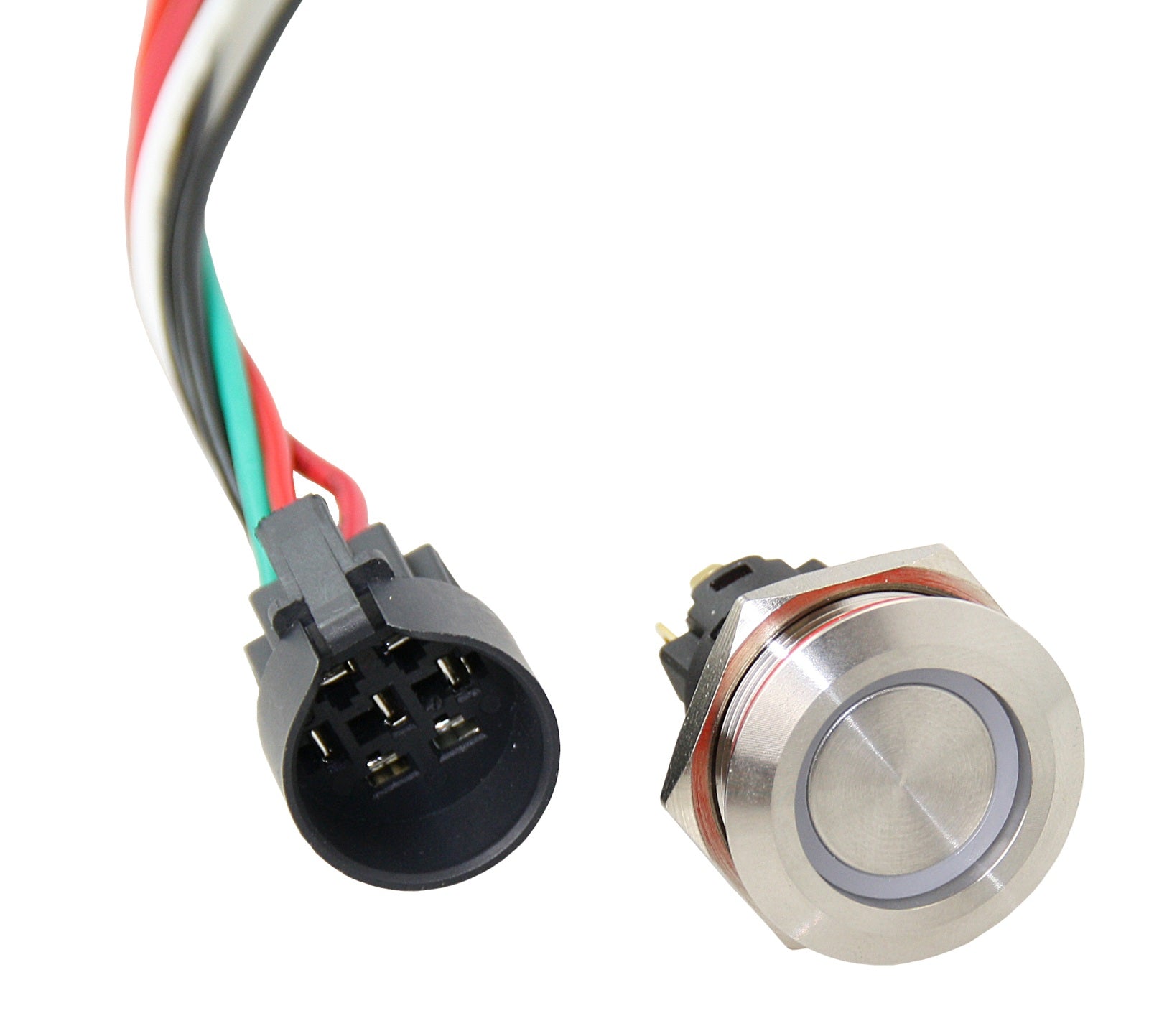

Einfacher Anschluss - Steckbarer Kabelbaum

20cm Kabelbaum: Der Schalter wird mit einem 20cm langen, steckbaren Kabelbaum geliefert. Einfacher Anschluss ohne Löten.

Steckverbindung: Die Steckverbindung ermöglicht schnellen Austausch bei Wartung oder Reparatur. Einfach abstecken und neuen Schalter einstecken.

Silikonkappe: Die Silikonkappe schützt die Kontakte zusätzlich vor Feuchtigkeit und sorgt für angenehme Haptik beim Drücken.

Wechselkontakt - Vielseitig einsetzbar

Was ist ein Wechselkontakt? Ein Wechselkontakt hat drei Anschlüsse: einen gemeinsamen Kontakt und zwei Schaltpositionen. Je nach Schalterstellung wird der gemeinsame Kontakt mit Position 1 oder Position 2 verbunden.

Vielseitige Schaltmöglichkeiten: Mit einem Wechselkontakt können Sie verschiedene Schaltfunktionen realisieren - von einfachem Ein/Aus bis zu Umschaltfunktionen zwischen zwei Geräten.

5A Nennstrom: Der Schalter ist für 5A Nennstrom ausgelegt. Das ist ausreichend für die meisten Bordanwendungen wie Beleuchtung, Pumpen, Lüfter und mehr.

Vielseitige Anwendungen auf Booten

Beleuchtung: Schalten Sie Navigationslichter, Kabinenbeleuchtung oder Decksbeleuchtung. Die LED zeigt den Status an.

Pumpen: Steuern Sie Bilgepumpen, Frischwasserpumpen oder Abwasserpumpen. Rot = Aus, Grün = Ein.

Lüfter und Ventilatoren: Schalten Sie Lüfter für Motorraum, Kabine oder Toilette.

Elektronik: Schalten Sie Navigationselektronik, Funkgeräte oder andere Bordgeräte.

Warnfunktionen: Nutzen Sie den Taster für Hupen, Alarme oder Notfunktionen.

Einfache Installation

Einbau: Bohren Sie ein 22mm Loch in Ihr Schaltpanel oder Ihre Konsole. Setzen Sie den Schalter ein und befestigen Sie ihn von hinten mit der Kontermutter.

Elektrischer Anschluss: Schließen Sie den steckbaren Kabelbaum an. Verbinden Sie die Kabel entsprechend Ihrer gewünschten Funktion (siehe Schaltplan).

LED-Anschluss: Schließen Sie die LED an 12V oder 24V Bordspannung an. Die LED leuchtet entsprechend der Schaltstellung.

Warum dieser Druckschalter?

Dieser wasserdichte Druckschalter aus Edelstahl ist die professionelle Lösung für maritime Anwendungen. Mit IP67 Schutzklasse ist er komplett wasserdicht und hält extremen Salzwasserbedingungen stand.

Das robuste Edelstahl-Gehäuse bietet maximale Korrosionsbeständigkeit und jahrelange Zuverlässigkeit. Die zweifarbige LED-Beleuchtung (rot/grün) ermöglicht klare Statusanzeige.

Erhältlich als Taster oder Schalter - je nach Anwendung. Beide Varianten haben einen Wechselkontakt für vielseitige Schaltmöglichkeiten. Mit 5A Nennstrom ausreichend für die meisten Bordanwendungen.

Der steckbare 20cm Kabelbaum ermöglicht einfache Installation und schnellen Austausch. Die Silikonkappe schützt zusätzlich und bietet angenehme Haptik.

Mit 22mm Durchmesser passt der Schalter in Standard-Einbauöffnungen. Perfekt für professionelle Schaltpanels auf Booten und Yachten.

Investieren Sie in Qualität und Zuverlässigkeit mit diesem wasserdichten Edelstahl-Druckschalter. Speziell für maritime Bedingungen entwickelt und gebaut für lange Haltbarkeit.
