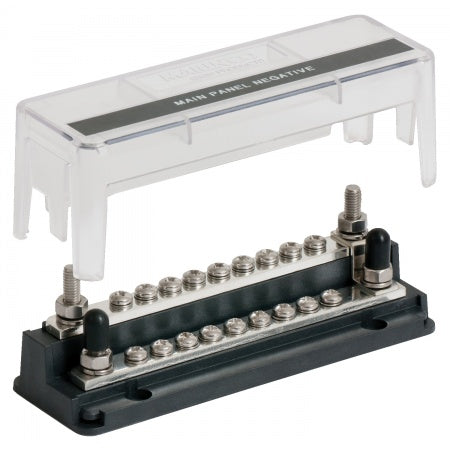

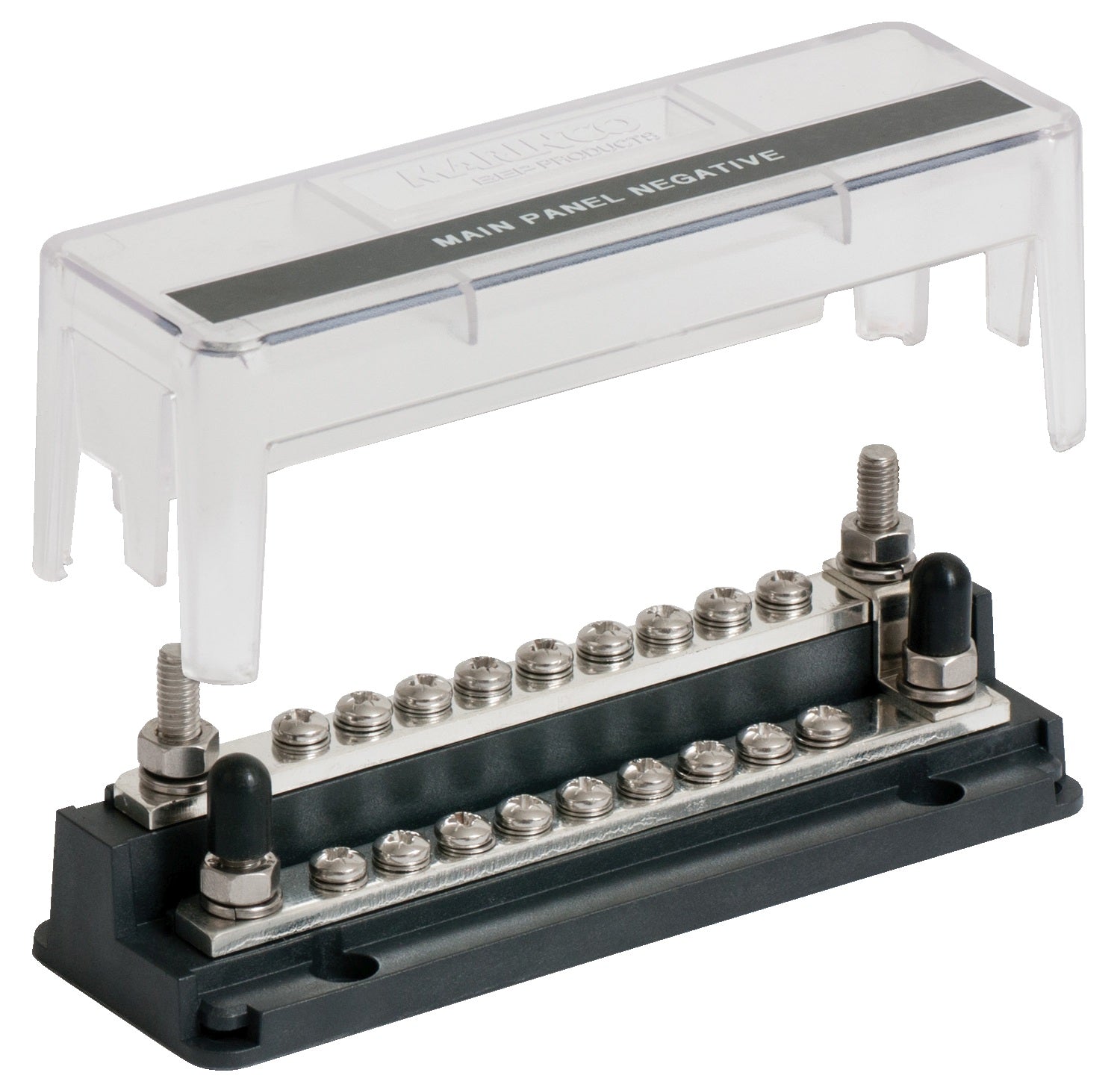

BEP Sammelschiene Z-Link 50V 2x200A - Professionelle Stromverteilung

Die BEP Sammelschiene Z-Link 18-polig bietet eine zweireihige und zweistufige Lösung für professionelle Stromverteilung in Ihrem Boot. Mit 4x 6mm Edelstahl-Verbindungsanschlüssen und 18 Anschlüssen mit 4mm Pin ist sie ideal für komplexe Bordnetze.

Produkteigenschaften

• Zweireihig und zweistufig - Zwei getrennte Schienen für Plus- und Minusverteilung
• 18 Anschlüsse - 4mm Pin für umfangreiche Verkabelung
• 4x 6mm Verbindungsanschluss - Edelstahl für Hauptzuleitungen
• 2x 200A Belastbarkeit - Maximale Stromstärke pro Schiene 200A
• 50V Spannung - Geeignet für 12V und 24V Bordnetze
• Kompakte Bauweise - 147 x 49 mm Grundfläche
• Edelstahl-Komponenten - Korrosionsbeständig für maritime Umgebungen
• BEP Qualität - Premium-Hersteller für maritime Elektrik

Verfügbare Ausführungen

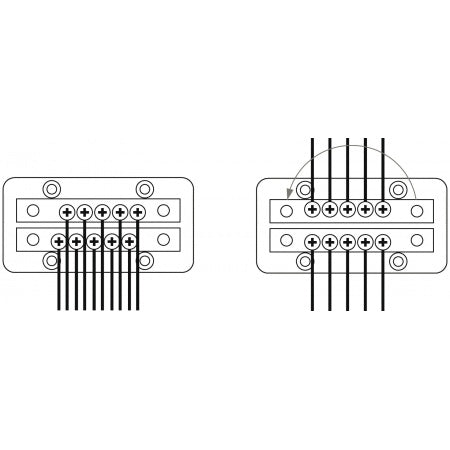

Zweireihige Konstruktion

Zwei getrennte Schienen: Separate Verteilung für Plus- und Minusleitungen.

Zweistufig: Optimale Anordnung für übersichtliche Verkabelung.

200A pro Schiene: Jede Schiene kann bis zu 200A führen.

Edelstahl-Verbindungsanschlüsse

4x 6mm Anschlüsse: Für Hauptzuleitungen und Verbindungen.

Edelstahl: Korrosionsbeständig für lange Lebensdauer auf See.

Robuste Verschraubung: Sichere Verbindungen für niedrige Übergangswiderstände.

18 Anschlüsse mit 4mm Pin

Umfangreiche Verteilung: 18 Anschlüsse für zahlreiche Verbraucher.

4mm Pin: Standardgröße für flexible Verkabelung.

Übersichtlich: Zweireihige Anordnung für saubere Installation.

Professionelle Stromverteilung

50V Spannung: Geeignet für 12V und 24V Bordnetze.

2x 200A: Hohe Belastbarkeit für anspruchsvolle Anwendungen.

Kompakt: 147 x 49 mm Grundfläche für platzsparende Installation.

Anwendungsbereiche

• Zentrale Stromverteilung in Segelyachten und Motorbooten
• Verteilung von Plus- und Minusleitungen
• Professionelle Bootselektrik-Installationen
• Schalttafeln und Verteilerpaneele
• Komplexe Bordnetze mit vielen Verbrauchern
• Werften und Servicebetriebe
• Neuinstallationen und Modernisierungen

Vorteile auf einen Blick

Zweireihig: Getrennte Schienen für Plus- und Minusverteilung.

18 Anschlüsse: Umfangreiche Verteilungsmöglichkeiten.

Hochbelastbar: 2x 200A für anspruchsvolle Bordnetze.

Edelstahl: Korrosionsbeständige Verbindungsanschlüsse.

Professionell: BEP Qualität für maritime Anwendungen.

💡 Tipp

Verwenden Sie die obere Schiene für Plus-Leitungen und die untere für Minus-Leitungen (oder umgekehrt) für eine übersichtliche Installation. Beschriften Sie die Schienen deutlich. Achten Sie auf ausreichende Dimensionierung der Hauptzuleitungen zu den 6mm Anschlüssen. Verwenden Sie Aderendhülsen oder Ringkabelschuhe für sichere Verbindungen an den 4mm Anschlüssen. Ziehen Sie alle Schrauben fest an, um niedrige Übergangswiderstände zu gewährleisten. Verwenden Sie Federscheiben oder selbstsichernde Muttern gegen Vibrationen. Planen Sie die Verkabelung sorgfältig und gruppieren Sie zusammengehörige Verbraucher.

⚠️ Wichtig

Achten Sie darauf, dass die maximale Strombelastbarkeit von 200A pro Schiene nicht überschritten wird. Verwenden Sie ausreichend dimensionierte Kabel für die Hauptzuleitungen zu den 6mm Anschlüssen. Ziehen Sie alle Schrauben fest an, um niedrige Übergangswiderstände und sichere Verbindungen zu gewährleisten. Verwenden Sie nur Kabelschuhe oder Aderendhülsen in passender Größe (4mm für Verbraucher, 6mm für Hauptleitungen). Überprüfen Sie regelmäßig den festen Sitz aller Verschraubungen, besonders nach den ersten Betriebsstunden. Achten Sie auf korrekte Polung und vermeiden Sie Kurzschlüsse zwischen den beiden Schienen. Installieren Sie die Sammelschiene an einem trockenen, gut belüfteten Ort.

Ideal für

• Professionelle Bootselektriker und Werften
• Anspruchsvolle Bootsbesitzer mit komplexen Bordnetzen
• Neuinstallationen mit vielen Verbrauchern
• Zentrale Stromverteilung in Schalttafeln
• Modernisierungen und Erweiterungen bestehender Systeme
• Alle, die professionelle, übersichtliche Stromverteilung benötigen

Lieferumfang

Sie erhalten eine BEP Sammelschiene Z-Link 50V 2x200A 18-polig mit 4mm Pin (BP777-Z18W) im SB-Pack - inklusive 4x 6mm Edelstahl-Verbindungsanschlüssen und 18 Anschlüssen mit 4mm Pin.

BEP Qualität

Die BEP Sammelschiene Z-Link vereint höchste Qualität mit professioneller Funktionalität - für zuverlässige zweireihige Stromverteilung in der maritimen Elektrik.
