Quick® hydraulischer Schutzschalter für Ankerwinden – 40–100 A, bis 80 V DC

SKU: QIWCB0400000
(0)
€108,30 EUR inkl. 20 % MwSt
€108,30 item
Na lageru
lagernd im Zentrallager
Ampere
Spremni za rad odmah po otvaranju!

Quick® WCB Schutzschalter für die Gleichstromabsicherung von Ankerwinden

Der hydraulisch-magnetische automatische Schutzschalter von Quick® sichert Gleichstromkreise ab und unterbricht bei Überstrom automatisch den Stromkreis. Die Rücksetzung erfolgt von Hand, damit der Stromkreis nach einer Auslösung bewusst wieder eingeschaltet werden kann.

Als Zubehör für Ankerwinden ist der Schutzschalter bis 80 V Gleichspannung einsetzbar. Fünf Ausführungen von 40 bis 100 A ermöglichen die Auswahl entsprechend der Auslegung Ihrer Installation.

Produktmerkmale

  • Hydraulisch-magnetischer Schutzschalter für Gleichstromanwendungen
  • Automatische Auslösung und Stromkreisunterbrechung bei Überstrom
  • Manuelle Rücksetzung nach Auslösung
  • Einsetzbar bis 80 V DC
  • Erhältlich mit 40, 50, 60, 80 oder 100 A

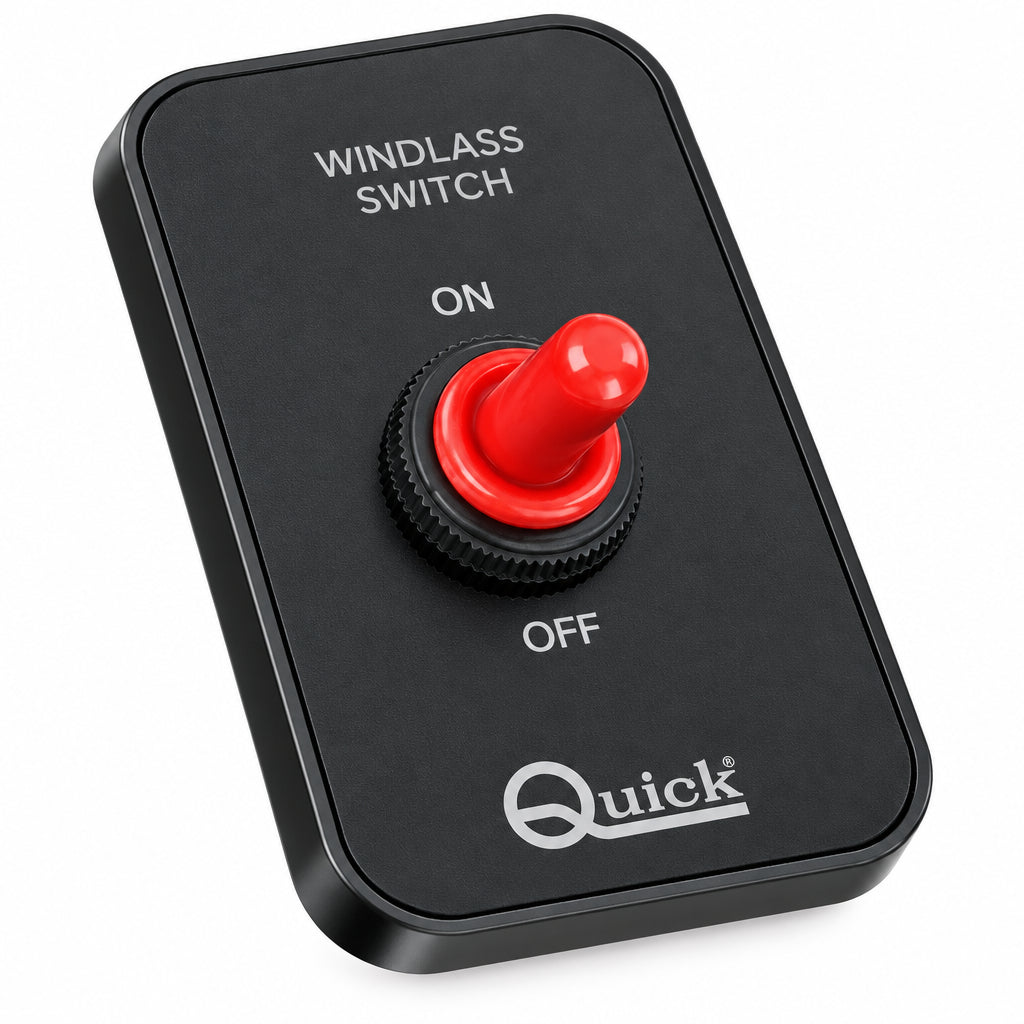

  • Schwarze Frontplatte mit rotem Schalter und ON/OFF-Kennzeichnung
Art.-No. Max. Strom
QIWCB0400000 40 A
QIWCB0500000 50 A
QIWCB0600000 60 A
QIWCB0800000 80 A
QIWCB1000000 100 A

Technische Spezifikationen

Hersteller: Quick® · Serie: WCB · Stromart: Gleichstrom · Maximale Betriebsspannung: 80 V DC · Auslösung: hydraulisch-magnetisch, automatisch bei Überstrom · Rücksetzung: manuell · Betriebstemperatur des Schutzschalters: −40 bis +85 °C.

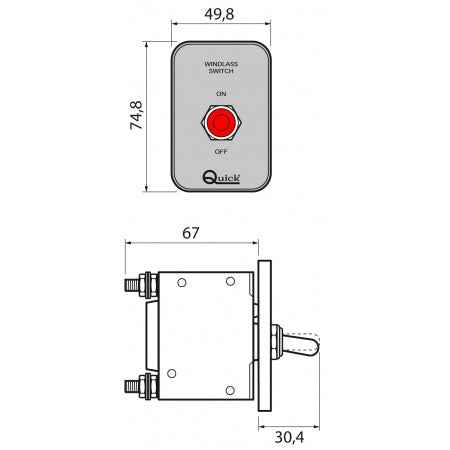

Maße gemäß Herstellerzeichnung: Frontplatte 49,8 × 74,8 mm (B × H) · Rückseitige Tiefe 67 mm · Vorderer Überstand 30,4 mm.

Die Ausführungen unterscheiden sich in der Stromstärke. Wählen Sie den Schutzschalter passend zur elektrischen Auslegung Ihrer Ankerwinde.

Quick® WCB – Installations- und Benutzerhandbuch als PDF herunterladen
