JABSCO 38505-1000 Auslassanschluss gerade – Kit D für Quiet Flush E2

JABSCO 38505-1000 gerader Auslassanschluss für Quiet Flush E2

Der JABSCO Auslassanschluss 38505-1000 ist in der Quiet Flush E2 Ersatzteilübersicht als Kit D „Discharge Port Kit Straight“ aufgeführt. Die gerade Ausführung dient dem Abwasseranschluss der passenden elektrischen Bordtoilette.

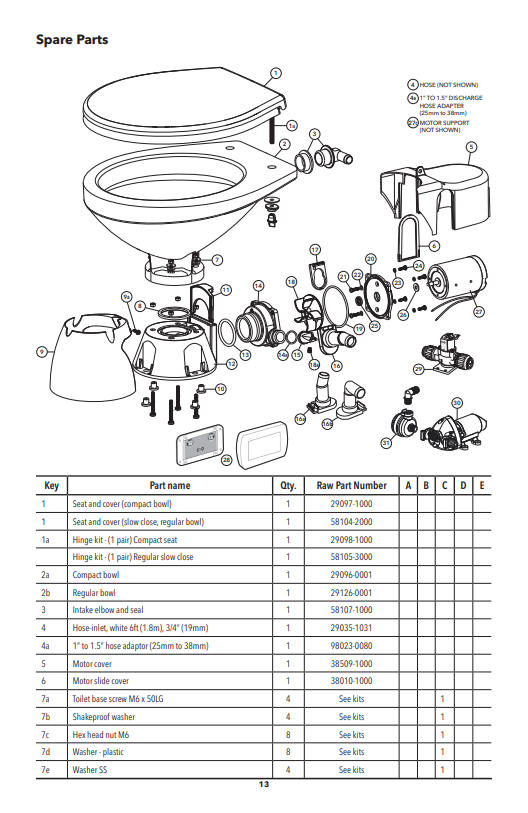

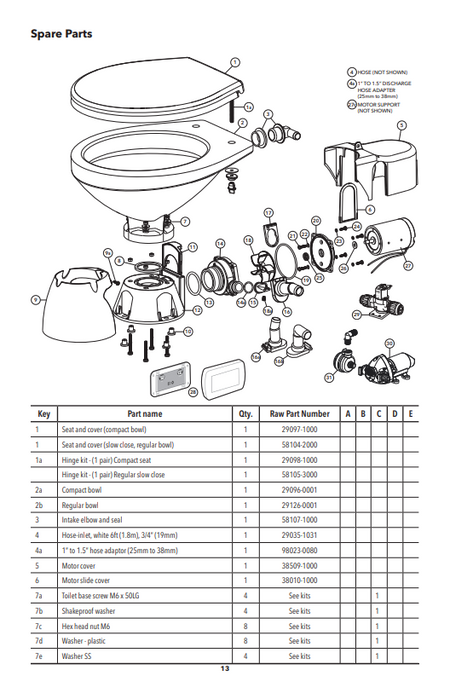

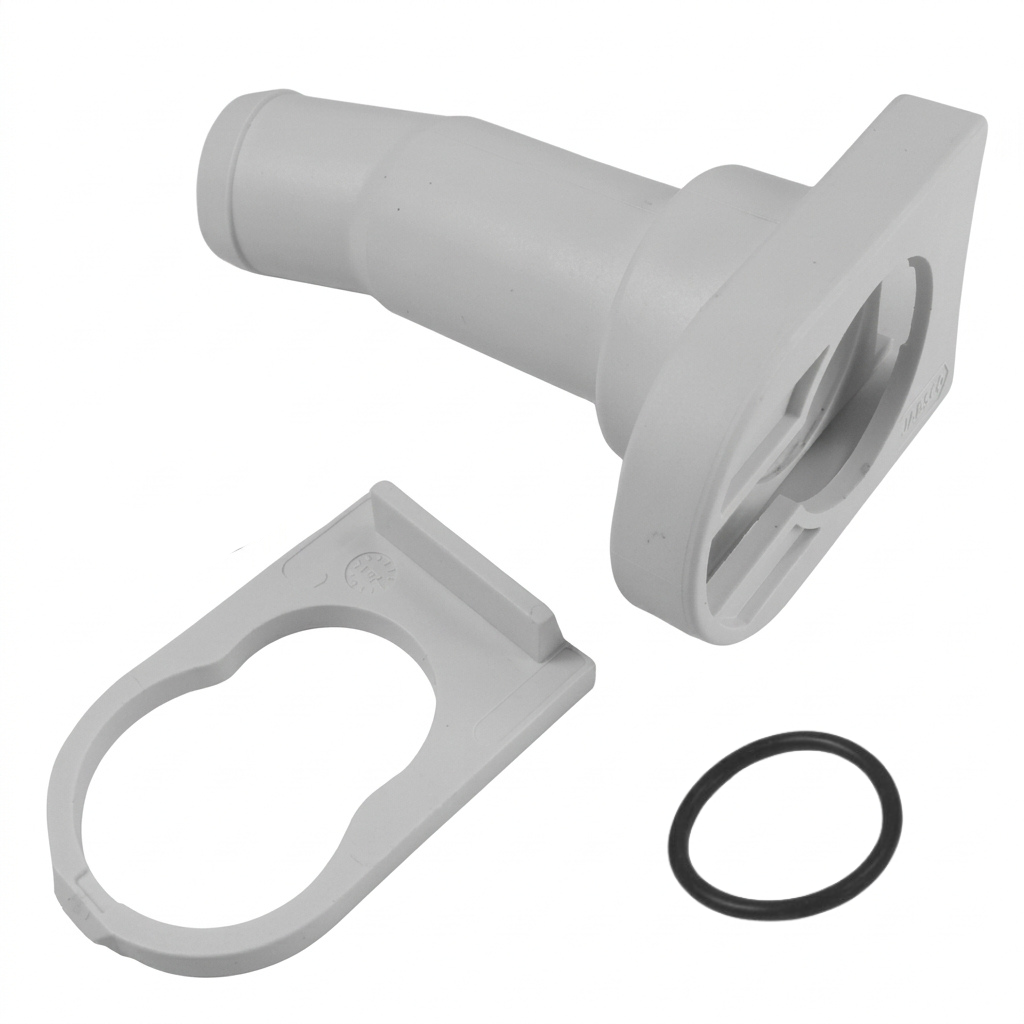

Das Set umfasst den geraden Anschlussstutzen, einen O-Ring und den Halteclip. Bei einem Austausch lässt sich die Baugruppe über Kit D und die zugehörige Ersatzteilzeichnung zuordnen.

Produktmerkmale

• JABSCO Ersatzteil, Artikelnummer 38505-1000
• Gerader Auslassanschluss für Quiet Flush E2
• Kit D in der Ersatzteilübersicht
• Mit O-Ring und Halteclip
• Weiße Anschluss- und Haltekomponenten
• Gerade Ausführung, kein 90°-Auslassbogen

Technische Spezifikationen

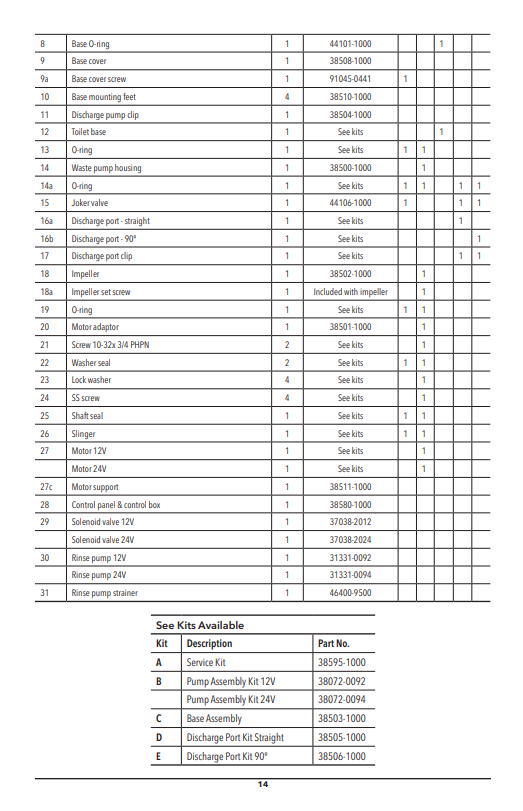

Hersteller: JABSCO (Xylem). Englische Bezeichnung: Discharge Port Kit Straight. Ausführung: Gerade. Zuordnung in der Ersatzteilübersicht: Anschluss Position 16a, Halteclip Position 17.

Bitte vor der Bestellung die Toilettenausführung und Zuordnung zu Kit D anhand der Ersatzteilliste prüfen.

Download

JABSCO Quiet Flush E2 – Benutzerhandbuch und Ersatzteilliste (PDF)
